取扱商品



取扱商品

特別高圧交流負荷開閉器:PGS

引込柱上に設置するPGSです。

22kVの場合は国内メーカーの製品を取り扱っています。

33kVの場合はSchneider製の製品を取り扱っています。
接続ブッシング、避雷器付ですが、22KV仕様品とは異なりSOG制御装置は装備できません。




コンテナ収納型受電設備

コンテナ収納のため従来方式に比べて設置に必要な面積が少なく、コンテナのまま直接設置できるので工期も短くできます。

【受電設備】
VCT、電力量計、転送遮断装置などの電力会社との連系システムを除くSchneider製の受電システム・機器を台湾工場で組み込み、現場へそのまま搬入できます。
上記の連系システムは国内製品を現場へ搬入します。

【変圧器、パワコン収納変電設備】
ABB製パワコン、弊社アモルファス変圧器などを台湾工場で組み込み、現場へそのまま搬入できます。



24kV/36kV ユニット構成型スイッチギア(SM6)

Schneider Electric社製のIEC準拠空気絶縁開閉装置です。

必要な機能に合わせユニットを組み合わせすることが出来ます。
(但し、36kV型は奥行寸法が大きくなります。)



24kV リングメインユニット(RM6)

Schneider Electric社製のIEC準拠品で24kVまでのリングメインユニット(ループ配電ネットワーク用の受配電設備)です。
遮断器と母線をSF6ガスタンク内に収納しています。

IQI(ヒューズ付負荷開閉器)タイプとIDI(遮断器)タイプがあります。
また、デスク型で非常にコンパクトな仕様です。


複合型の継電器(SEPAM S41、VIP410)と組み合わせることができます。



36kVユニット構成型スイッチギア(FLUSARC)

特別高圧36KVまで使用できる、Schneider Electric社製のIEC準拠の配電ネットワーク向けのGISスイッチギアです。

36kVタイプSM6と比較するとさらに小型化できます。



特別高圧コネクタ類(nkt製)

IEC規格に基づき設計されているリングメインユニット(RM6)などにIEC規格のコネクタ類を使用することにより、端子方式に比べ大幅に小型化、省スペース化ができます。



特別高圧端末処理材(nkt製又は3M製)

IEC規格に基づくシリコンゴム製のコンパクトな端末処理材です。

■屋外型
特高引き込み部(負荷開閉器設置場所)などに使用します。

■屋内型
ユニット構成型スイッチギア(SM6)などの入出力接続部に使用します。



特別高圧用直線接続材

埋設ケーブルの接続部などに使用します。

22,33KV用の3M製は常温収縮チューブであり施工が容易です。

66,77KVの接続工事の施工込みのご要望にも対応できます。

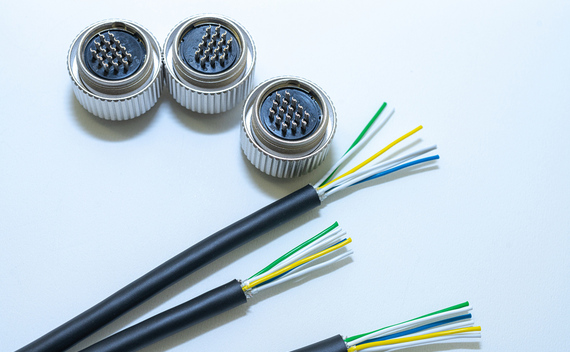

電力・制御ケーブルについて

台湾の電線・ケーブルメーカーであるの代理店としてJIS規格仕様、IEC規格仕様の各種ケーブルを取り扱っています。

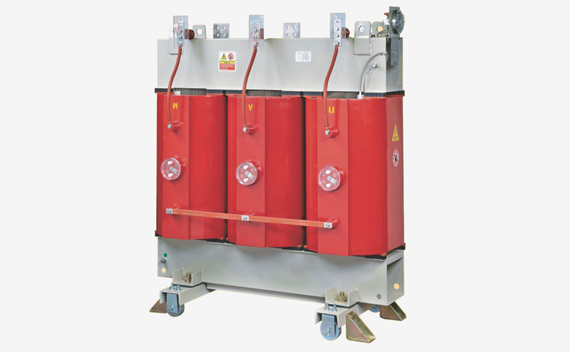

変圧器について

変圧器は電力の送配電のために電圧を昇圧したり降圧したりするために設ける電気機器で、受変電設備の中で重要な電気機器の一つです。
鉄心(芯)と一次巻線(電源側)、二次巻線(負荷側)から構成され、巻線に加えられた交流電力による電磁誘導作用を利用し、一次、二次の巻数比により電圧を調整するものです。

この鉄心(芯)には従来よりケイ素鋼板が使用されていますが、原子配列に規則性がないため、エネルギーロスが大幅に低減するアモルファス合金が開発されました。このアモルファス合金を鉄心に使用した変圧器が、アモルファス変圧器です。

このアモルファス合金を鉄心に用いるとヒステリシス損(無負荷損)が少なくなり、ケイ素鋼板に比べると板厚が薄いため渦電流も少なくなります。
